Sungrow PowerHarbor SH10TA + EnergyBridge
- Vermogen10 kW
- Fase3-fase
- MPPT-kanalen3 (strings 1 / 1 / 1, 20 A per MPPT)
- Rendement98,1% / 97,2%
- IP-classificatieIP66
- CommunicatieRS485 / WLAN / Ethernet / CAN / FE
Overzicht
De Sungrow SH10TA is de driefasige hybride omvormer van 10 kW uit het PowerHarbor all-in-one-systeem. Dit artikel levert de omvormer samen met de driefasige EnergyBridge EB80T, de compacte back-upschakelaar voor de meterkast; de batterijmodules worden apart besteld. De SH10TA heeft drie MPPT's (1 / 1 / 1 strings, max. 20 A per MPPT) met een MPPT-bereik van 100 tot 950 V, een opstartspanning van 100 V en max. 1000 V DC, voor max. 20000 Wp PV (16000 W bruikbaar). Nominaal AC-vermogen 10000 W, max. 11000 VA (3/N/PE, max. 14,5 A bij 230 V), rendement 98,1 % max. en 97,2 % Europees. AFCI, PID Zero en overspanningsbeveiliging type II op DC en AC zijn ingebouwd.
Volledige beschrijving lezen

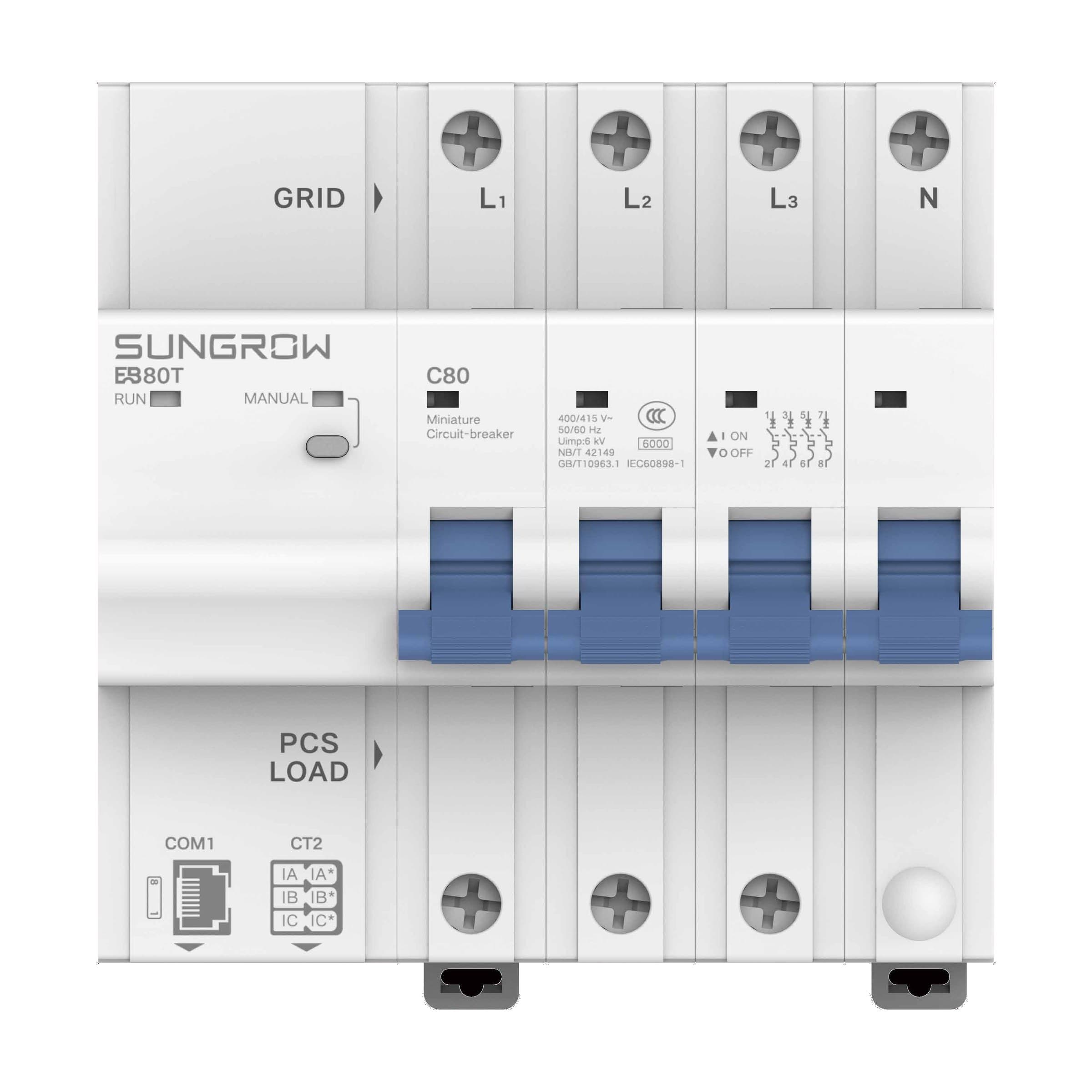

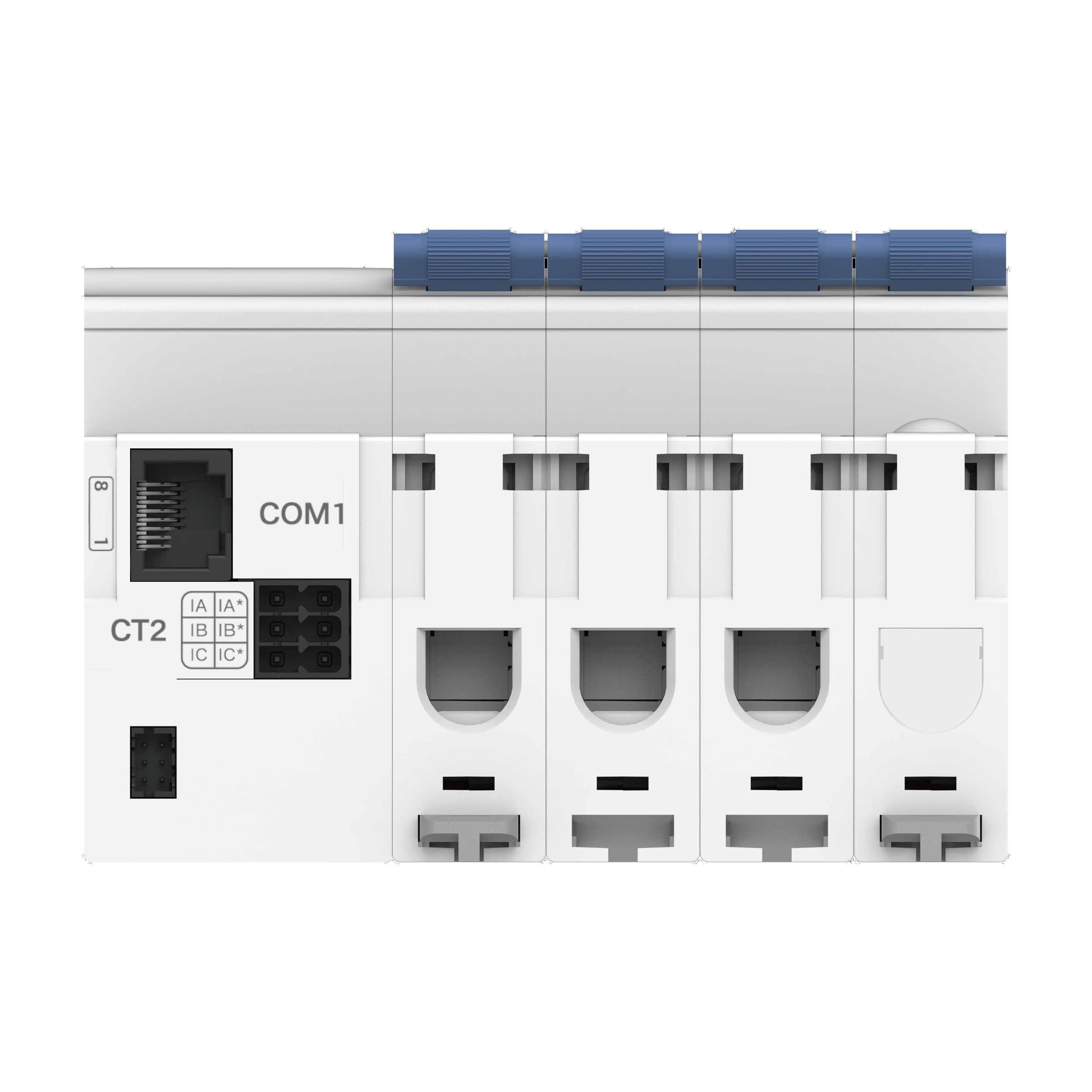

De omvormer wordt gestapeld op de PowerHarbor-batterijmodules SMD060, SMD090 of SMD100 (6, 9 of 10 kWh nominaal), met 1 tot 6 modules per omvormer. In eilandbedrijf levert de SH10TA 10000 W met een piek van 15000 VA gedurende 10 s. De EnergyBridge EB80T (80 A, 400 V, 108 mm breed op 35 mm DIN-rail) combineert overschakelaar, installatieautomaat, energiemeter, bypass en stroomtransformator in één module en schakelt volgens de datasheet binnen 10 ms om, voor back-up van de hele woning. Energiebeheer verloopt via de iHomeManager Mini in de WLAN-poort van de omvormer, monitoring via iSolarCloud.

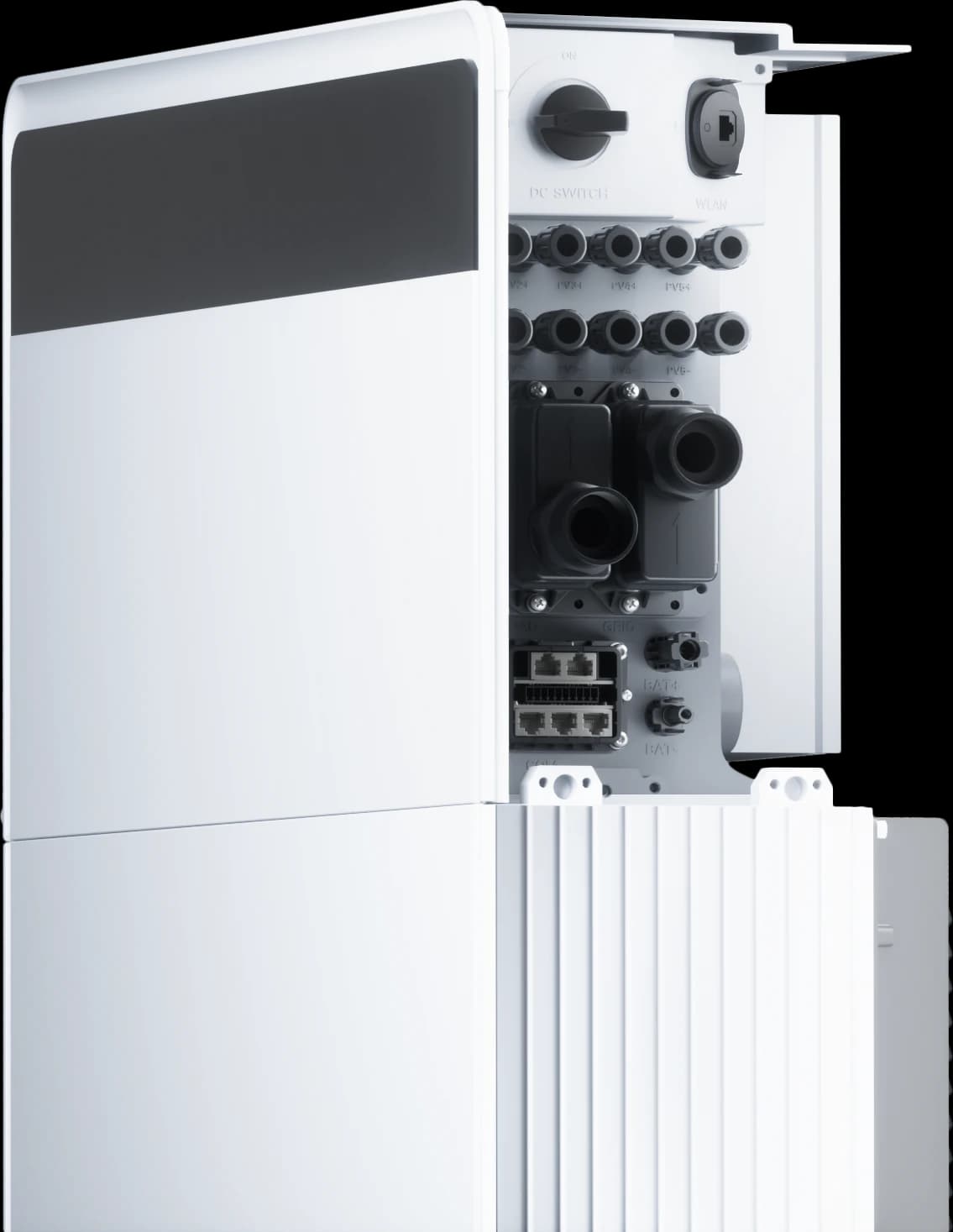

Omvormer 788 x 375 x 255 mm, 41 kg, IP66, natuurlijke koeling (30 dB(A)), vloeropstelling, -25 tot 60 °C (derating boven 45 °C). Communicatie RS485, WLAN, Ethernet, CAN en FE, 2 DI, 3 DO en DRM0.
Specificaties
- 10 kWVermogen
- 98,1% / 97,2%Rendement
- 1000 VMax. DC-spanning
- 3 (strings 1 / 1 / 1, 20 A per MPPT)MPPT-kanalen
Algemeen
- Categorie
- Omvormers
- Productcode
- 03-372
- Fabrikantcode
- A0SH1096
- Type
- 3-fase hybride omvormer (PowerHarbor all-in-one)
- Model
- SH10TA + EnergyBridge EB80T
- Segment
- Residentieel
Vermogen en rendement
- Vermogen
- 10 kW
- Rendement
- 98,1% / 97,2%
- Nominaal AC
- 10000 W
Elektrisch
- Fase
- 3-fase
- MPPT-kanalen
- 3 (strings 1 / 1 / 1, 20 A per MPPT)
- Max. DC-spanning
- 1000 V
- MPPT-bereik
- 100-950 V
- Communicatie
- RS485 / WLAN / Ethernet / CAN / FE
- Batterij
- PowerHarbor SMD060 / SMD090 / SMD100, 1-6 modules
Mechanisch
- Afmetingen
- 788 x 375 x 255 mm
- Gewicht
- 41 kg
- IP-classificatie
- IP66
Overig
- Geluid
- 30 dB(A)
- Montage
- Vloeropstelling (stapelbaar)
- EnergyBridge
- EB80T, 80 A, ≤ 10 ms, DIN-rail
- Eilandbedrijf
- 10000 W, piek 15000 VA (10 s)
- Max. AC-stroom
- 14,5 A (230 V)
- Opstartspanning
- 100 V
- Max. PV-vermogen
- 20000 Wp (16000 W bruikbaar)
- Max. schijnvermogen
- 11000 VA
Vragen
De korte staan hier. Voor de rest, vraag hieronder.
De Sungrow SH10TA is de driefasige hybride omvormer van 10 kW uit het PowerHarbor all-in-one-systeem. Dit artikel levert de omvormer samen met de driefasige EnergyBridge EB80T, de compacte back-upschakelaar voor de meterkast; de batterijmodules worden apart besteld. De SH10TA heeft drie MPPT's (1 / 1 / 1 strings, max. 20 A per MPPT) met een MPPT-bereik van 100 tot 950 V, een opstartspanning van 100 V en max. 1000 V DC, voor max. 20000 Wp PV (16000 W bruikbaar). Nominaal AC-vermogen 10000 W, max. 11000 VA (3/N/PE, max. 14,5 A bij 230 V), rendement 98,1 % max. en 97,2 % Europees. AFCI, PID Zero en overspanningsbeveiliging type II op DC en AC zijn ingebouwd.
Sungrow PowerHarbor SH10TA + EnergyBridge heeft 10 kW.
Het module-rendement is 98,1 / 97,2%%.
