HYX-H20K-HT
- Vermogen20 kW
- Fase3-fase
- MPPT-kanalen2 MPPT's met 4 strings (2 + 2)
- Rendement98,6 / 98,2 %
- IP-classificatieIP65
- CommunicatieCAN / RS485 / PLC / Wi-Fi / 4G / LAN
Overzicht

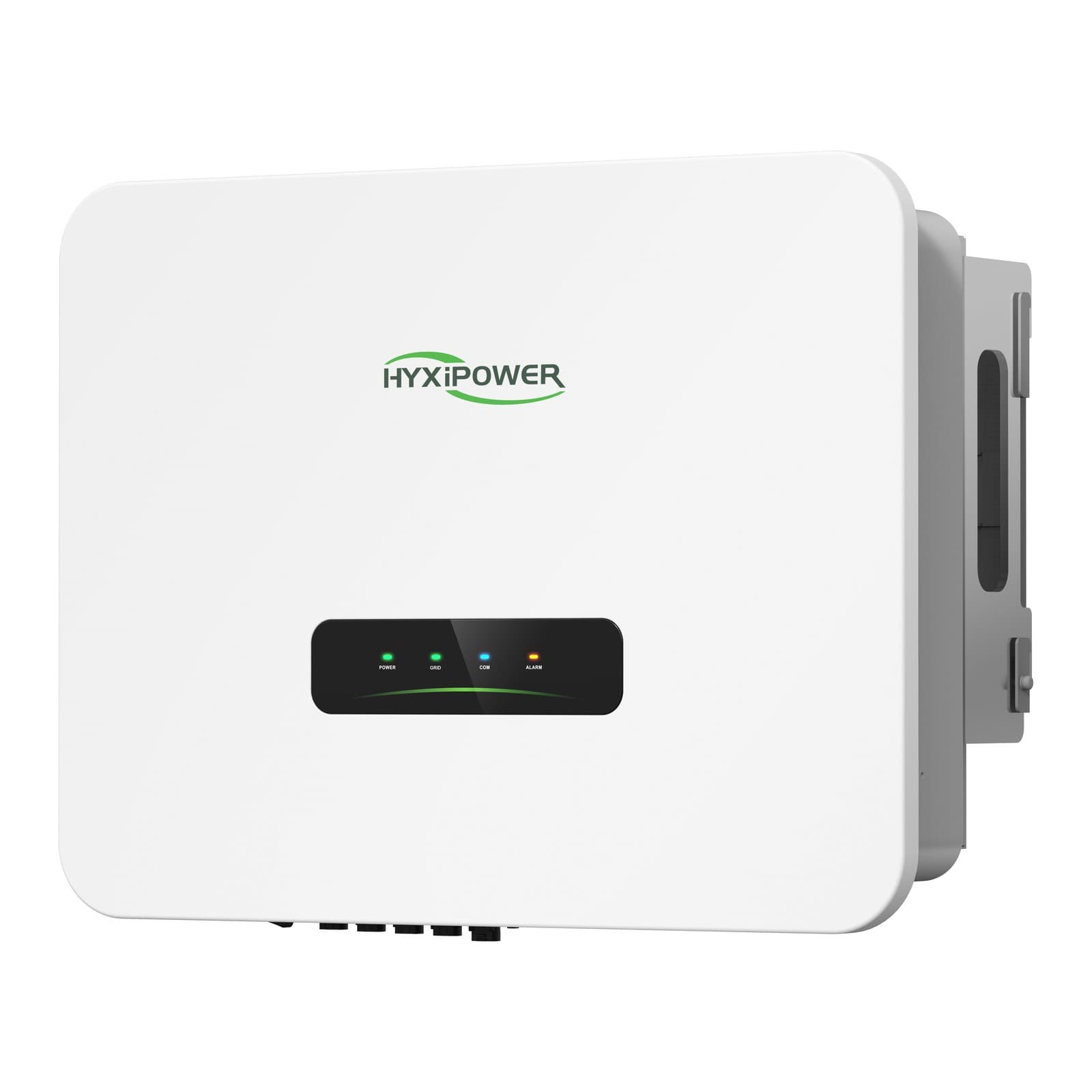

De Hyxi HYX-H20K-HT is een driefasige hybride omvormer van 20 kW voor hoogvolt LiFePO4-batterijen: batterijspanning 150 tot 600 V, maximaal 60 A en 22.000 W laden en ontladen. Aan de PV-zijde neemt hij tot 40.000 W PV-vermogen op over 2 MPPT's met elk 2 strings, met een MPPT-bereik van 140 tot 1000 V, maximaal 1100 V ingangsspanning, 160 V startspanning en maximaal 40 A per MPPT (20 A per string). Maximale efficiëntie 98,6 procent, Europees rendement 98,2 procent, MPPT-efficiëntie 99,9 procent en 97,7 procent bij laden en ontladen van de batterij.
Volledige beschrijving lezen
De back-upuitgang (3/N/PE) levert 20.000 W nominaal en 30.000 W piek gedurende 10 s en schakelt binnen 10 ms om. Hyxi verklaart deze omvormer compatibel met de H2-hoogvoltbatterij: BDU HYX-EBDU-H2 of HYX-EBDUP-H2 met packs HYX-E50B-H2; het aantal packs moet binnen het batterijspanningsbereik van 150 tot 600 V vallen. Andere vermogens in deze serie: HYX-H15K-HT en HYX-H25K-HT.
Behuizing 658 × 523 × 220 mm (b × h × d), 45 kg, IP65, ventilatorkoeling en wandmontage; bedrijf van -30 tot +60 °C tot 4000 m hoogte. Communicatie via CAN, RS485, PLC, Wi-Fi, 4G en LAN, bediening via LED, app en web. Type II overspanningsbeveiliging DC en AC, DC-schakelaar, isolatiebewaking, reststroombewaking en anti-islanding zijn ingebouwd. Hyxi geeft 10 jaar garantie volgens de HYXiPOWER EU-garantievoorwaarden.
Specificaties
- 20 kWVermogen
- 98,6 / 98,2 %Rendement
- 1100 VMax. DC-spanning
- 2 MPPT's met 4 strings (2 + 2)MPPT-kanalen
Algemeen
- Categorie
- Omvormers
- Productcode
- 15-113
- Fabrikantcode
- HYX-H20K-HT
- Serie
- Hybrid HT 15-25
- Model
- HYX-H20K-HT
- Type omvormer
- Hybride omvormer
- Segment
- Residentieel
Vermogen en rendement
- Vermogen
- 20 kW
- Rendement
- 98,6 / 98,2 %
Elektrisch
- Fase
- 3-fase
- MPPT-kanalen
- 2 MPPT's met 4 strings (2 + 2)
- Max. DC-spanning
- 1100 V
- MPPT-bereik
- 140-1000 V
- Communicatie
- CAN / RS485 / PLC / Wi-Fi / 4G / LAN
- Batterij
- LiFePO4 150-600 V, max. 60 A
Mechanisch
- Afmetingen
- 658 × 523 × 220 mm (W × H × D)
- Gewicht
- 45 kg
- IP-classificatie
- IP65
Garantie
- Garantie
- 10 jaar
Overig
- Koeling
- ventilatorkoeling
- Max. PV-ingang
- 40.000 W
Van doos naar werkend systeem
Officiële HYXiPOWER-installatievideo voor het HYX-H(15-25)K-HT-gamma. De beelden gelden voor deze productfamilie, niet alleen dit artikel.
Bron: HYXiPOWER, officiële productfamilie.
Vragen
De korte staan hier. Voor de rest, vraag hieronder.
De Hyxi HYX-H20K-HT is een driefasige hybride omvormer van 20 kW voor hoogvolt LiFePO4-batterijen: batterijspanning 150 tot 600 V, maximaal 60 A en 22.000 W laden en ontladen. Aan de PV-zijde neemt hij tot 40.000 W PV-vermogen op over 2 MPPT's met elk 2 strings, met een MPPT-bereik van 140 tot 1000 V, maximaal 1100 V ingangsspanning, 160 V startspanning en maximaal 40 A per MPPT (20 A per string). Maximale efficiëntie 98,6 procent, Europees rendement 98,2 procent, MPPT-efficiëntie 99,9 procent en 97,7 procent bij laden en ontladen van de batterij.
HYX-H20K-HT heeft 20 kW.
Het module-rendement is 98,6 / 98,2%.
