Hyxi HYX-H-HTA all-in-one
- Vermogen6–15 kW
- Fase3-fase
- MPPT-kanalen2
- IP-classificatieIP67
- CommunicatieCAN / RS485 / Wi-Fi / 4G / LAN / PLC
Overzicht

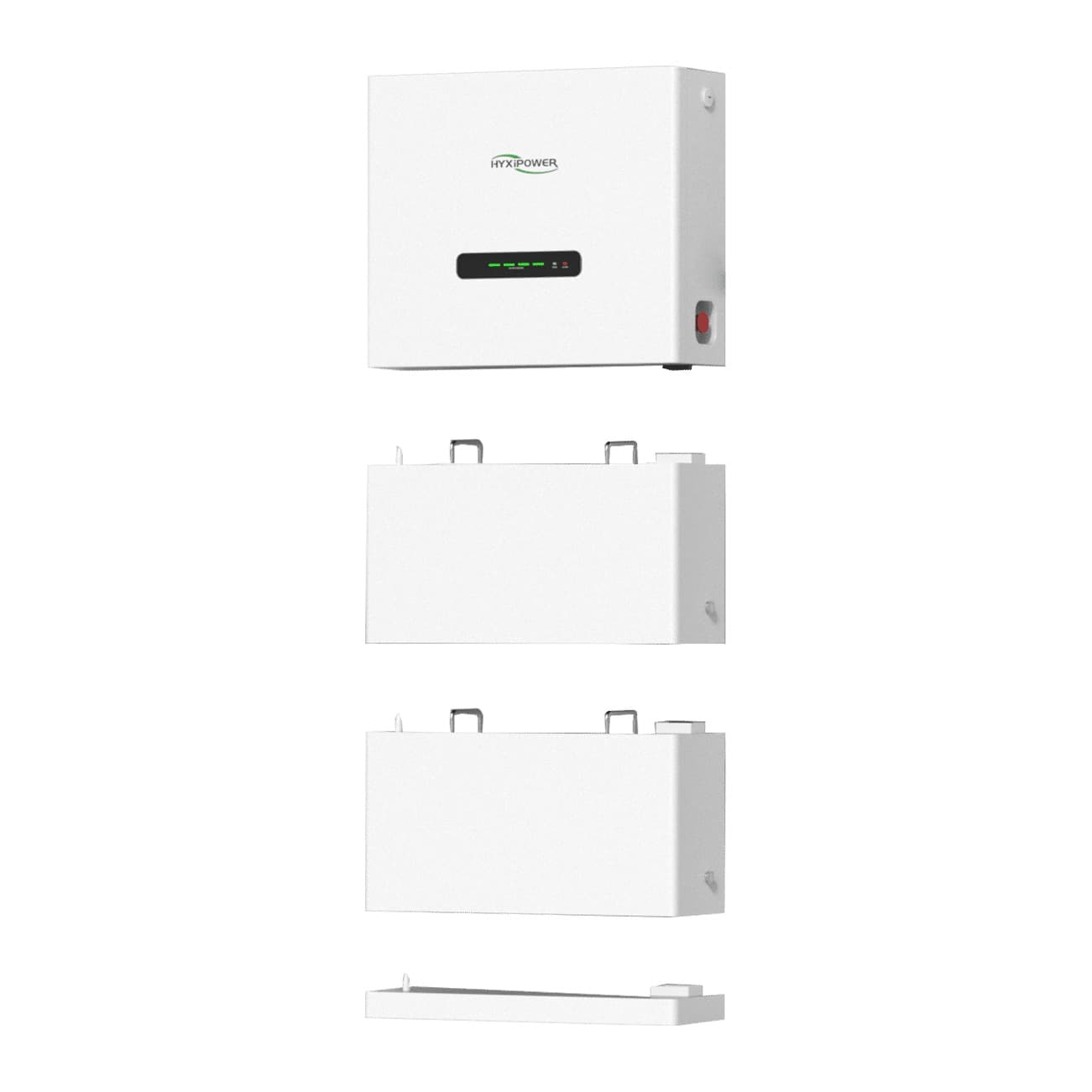

De Hyxi HYX-H-HTA is de hybride omvormermodule (bovenunit) van het stapelbare driefasige all-in-one systeem HYX-H6K/9K/12K/15K-HTA. Volgens de Hyxi-datasheet bestaat een systeem uit één omvormermodule, twee tot vijf batterijmodules en één voet; een losse BDU hoort niet bij deze opbouw. Met 2, 3, 4 of 5 batterijmodules levert het 6,6 / 9,9 / 13,2 / 16,5 kVA aan het net en 10,6 tot 26,5 kWh opslag (LiFePO4).
Volledige beschrijving lezen
PV-zijde: twee MPPT's voor drie strings (1/2), MPPT-bereik 140 tot 980 V, startspanning 160 V, maximaal 1000 V en maximale ingangsstroom 20/40 A; het PV-vermogen mag tot 160 procent van het nominale vermogen bedragen, met maximaal 8.000 W per string. Doorvoerstroom 63 A per fase. In back-up levert het systeem continu 6,6 tot 16,5 kW en met PV 10 seconden lang een piek van 150 procent (9 tot 22,5 kW); omschakelen duurt minder dan 10 ms. Zero-export werkt volgens Hyxi zonder aparte meter of CT.
De omvormermodule weegt 46,4 kg; de complete stapel is 700 mm breed, 200 mm diep en 1320 tot 2370 mm hoog. Het systeem is IP67, natuurlijk gekoeld en werkt van -10 tot +50 °C tot 4000 m hoogte. Communicatie via CAN, RS485, Wi-Fi, 4G, LAN en PLC, bediening via LED, app en web. De HTA is gecertificeerd volgens EN 50549-1 en -10 met de Nederlandse afwijkingen. Hyxi noemt de HTA-systemen met 10 jaar garantie in de EU-garantievoorwaarden.
Specificaties
- 6–15 kWVermogen
- 1000 VMax. DC-spanning
- 2MPPT-kanalen
- 46,4 kgGewicht
Algemeen
- Categorie
- Omvormers
- Productcode
- 15-115
- Fabrikantcode
- HYX-H-HTA
- Type
- All-in-one bovenunit
- Serie
- HTA
- Model
- HYX-H-HTA
- Type omvormer
- All-in-one hybride
- Segment
- Residentieel
Vermogen en rendement
- Vermogen
- 6–15 kW
- Systeemcapaciteit
- 10,6–26,5 kWh
- Back-upvermogen continu
- 6,6–16,5 kW
- Back-up piekvermogen (10 s)
- 9–22,5 kW
Elektrisch
- Fase
- 3-fase
- MPPT-kanalen
- 2
- Max. DC-spanning
- 1000 V
- MPPT-bereik
- 140–980 V
- Communicatie
- CAN / RS485 / Wi-Fi / 4G / LAN / PLC
- Bypass
- 63 A per fase
- Omschakeling
- < 10 ms
Mechanisch
- Afmetingen
- 700 × 1320–2370 × 200 mm
- Gewicht
- 46,4 kg
- IP-classificatie
- IP67
Garantie
- Garantie
- 10 jaar
Overig
- Koeling
- natuurlijke koeling
- PV-strings
- 3 (1/2)
Van doos naar werkend systeem
Officiële HYXiPOWER-installatievideo voor het HYX-H-HTA-gamma. De beelden gelden voor deze productfamilie, niet alleen dit artikel.
Bron: HYXiPOWER, officiële productfamilie.
Vragen
De korte staan hier. Voor de rest, vraag hieronder.
De Hyxi HYX-H-HTA is de hybride omvormermodule (bovenunit) van het stapelbare driefasige all-in-one systeem HYX-H6K/9K/12K/15K-HTA. Volgens de Hyxi-datasheet bestaat een systeem uit één omvormermodule, twee tot vijf batterijmodules en één voet; een losse BDU hoort niet bij deze opbouw. Met 2, 3, 4 of 5 batterijmodules levert het 6,6 / 9,9 / 13,2 / 16,5 kVA aan het net en 10,6 tot 26,5 kWh opslag (LiFePO4).
Hyxi HYX-H-HTA all-in-one heeft 6–15 kW.
