HYX-M1600-S
- Vermogen1600 VA kW
- Fase1-fase
- MPPT-kanalen4
- Rendement96,7 %
- IP-classificatieIP67
- CommunicatieSub-1G naar DMU
Overzicht

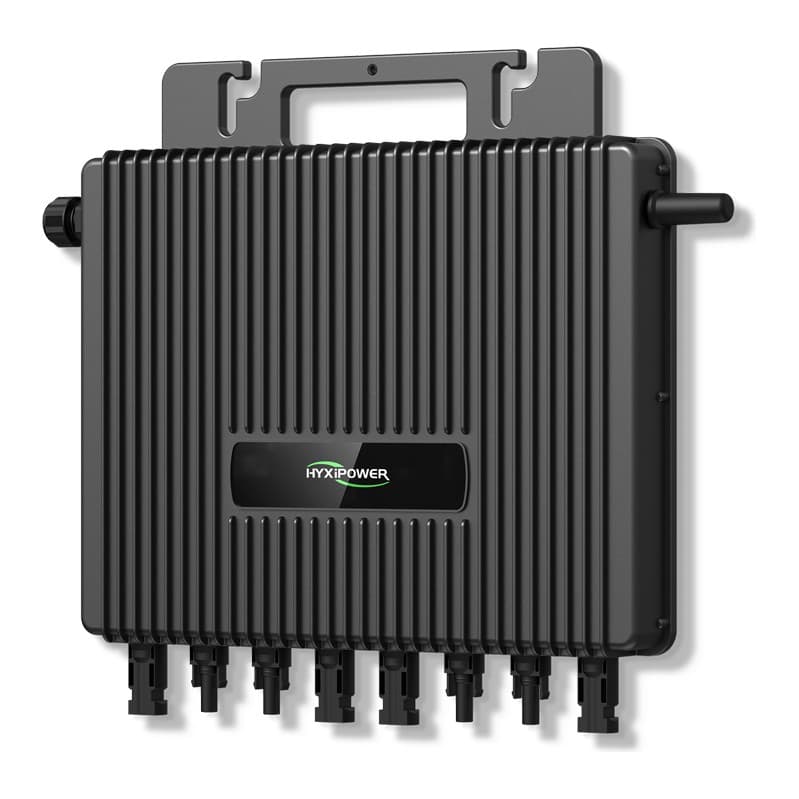

De Hyxi HYX-M1600-S is een 4-in-1 micro-omvormer van 1.600 VA voor vier PV-panelen in de klasse 320-600+ Wp, met een eigen MPPT per paneel. Per ingang is de maximale ingangsstroom 16 A (kortsluitstroom 20 A); het MPPT-bereik loopt van 16 tot 60 V, de maximale ingangsspanning is 65 V en de opstartspanning 20 V. De uitgang is eenfasig 220/230/240 V, 50/60 Hz, met 6,96 A nominale stroom bij 230 V; piekefficiëntie 96,7 procent, MPPT-efficiëntie 99,8 procent en minder dan 30 mW nachtverbruik.
Volledige beschrijving lezen
Deze S-uitvoering communiceert via Sub-1G met een HYX-DMU-W of HYX-DMU-4G, die de data naar het Hyxi-platform stuurt; volgens Hyxi leest één DMU tot 400 PV-modules uit. De uitvoering met ingebouwde Wi-Fi is de HYX-M1600-SW. Hyxi noemt per aftakking bij 230 V maximaal 4 units op 10AWG en 3 op 12AWG; lokale eisen gaan voor. De netcode stel je in via de Hyxi-app.
Behuizing 310 × 236 × 35,5 mm (b × h × d), 5 kg, IP67, natuurlijke koeling zonder ventilator en bedrijf van -40 tot +65 °C. Hoogfrequente transformator met galvanische scheiding, ingebouwd relais voor fysieke scheiding, ompoolbeveiliging aan de ingang, overstroom-, overspannings- en kortsluitbeveiliging aan de uitgang en anti-islanding. Gecertificeerd volgens EN 50549-1 met Nederlandse afwijkingen; 12 jaar standaardgarantie, volgens de datasheet optioneel 25 jaar.
Specificaties
- 1600 VA kWVermogen
- 96,7 %Rendement
- 65 VMax. DC-spanning
- 4MPPT-kanalen
Algemeen
- Categorie
- Omvormers
- Productcode
- 15-137
- Fabrikantcode
- HYX-M1600-S
- Serie
- Micro 4-in-1
- Model
- HYX-M1600-S
- Type omvormer
- Micro-omvormer
- Segment
- Residentieel
Vermogen en rendement
- Vermogen
- 1600 VA kW
- Rendement
- 96,7 %
- Aanbevolen PV
- 320-600+ Wp per paneel
Elektrisch
- Fase
- 1-fase
- MPPT-kanalen
- 4
- Max. DC-spanning
- 65 V
- MPPT-bereik
- 16-60 V
- Communicatie
- Sub-1G naar DMU
Mechanisch
- Afmetingen
- 310 × 236 × 35.5 mm
- Gewicht
- 5 kg
- IP-classificatie
- IP67
Garantie
- Garantie
- 12 jaar
Overig
- Max. stroom per MPPT
- 16 A
Van doos naar werkend systeem
Officiële HYXiPOWER-installatievideo voor het HYX-M(1600-2000)-S/SW-gamma. De beelden gelden voor deze productfamilie, niet alleen dit artikel.
Bron: HYXiPOWER, officiële productfamilie.
Vragen
De korte staan hier. Voor de rest, vraag hieronder.
De Hyxi HYX-M1600-S is een 4-in-1 micro-omvormer van 1.600 VA voor vier PV-panelen in de klasse 320-600+ Wp, met een eigen MPPT per paneel. Per ingang is de maximale ingangsstroom 16 A (kortsluitstroom 20 A); het MPPT-bereik loopt van 16 tot 60 V, de maximale ingangsspanning is 65 V en de opstartspanning 20 V. De uitgang is eenfasig 220/230/240 V, 50/60 Hz, met 6,96 A nominale stroom bij 230 V; piekefficiëntie 96,7 procent, MPPT-efficiëntie 99,8 procent en minder dan 30 mW nachtverbruik.
HYX-M1600-S heeft 1600 VA kW.
Het module-rendement is 96,7%.
