Set

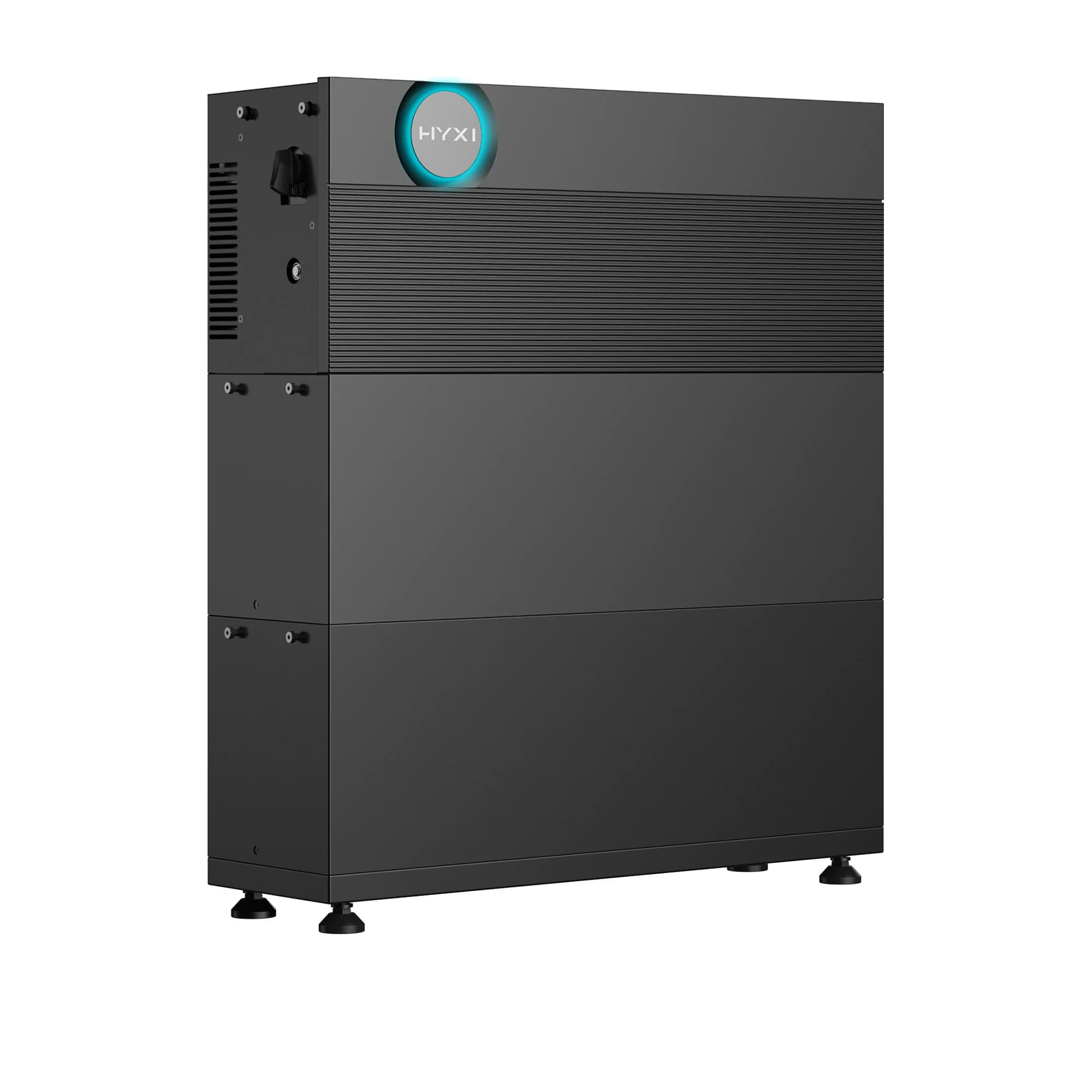

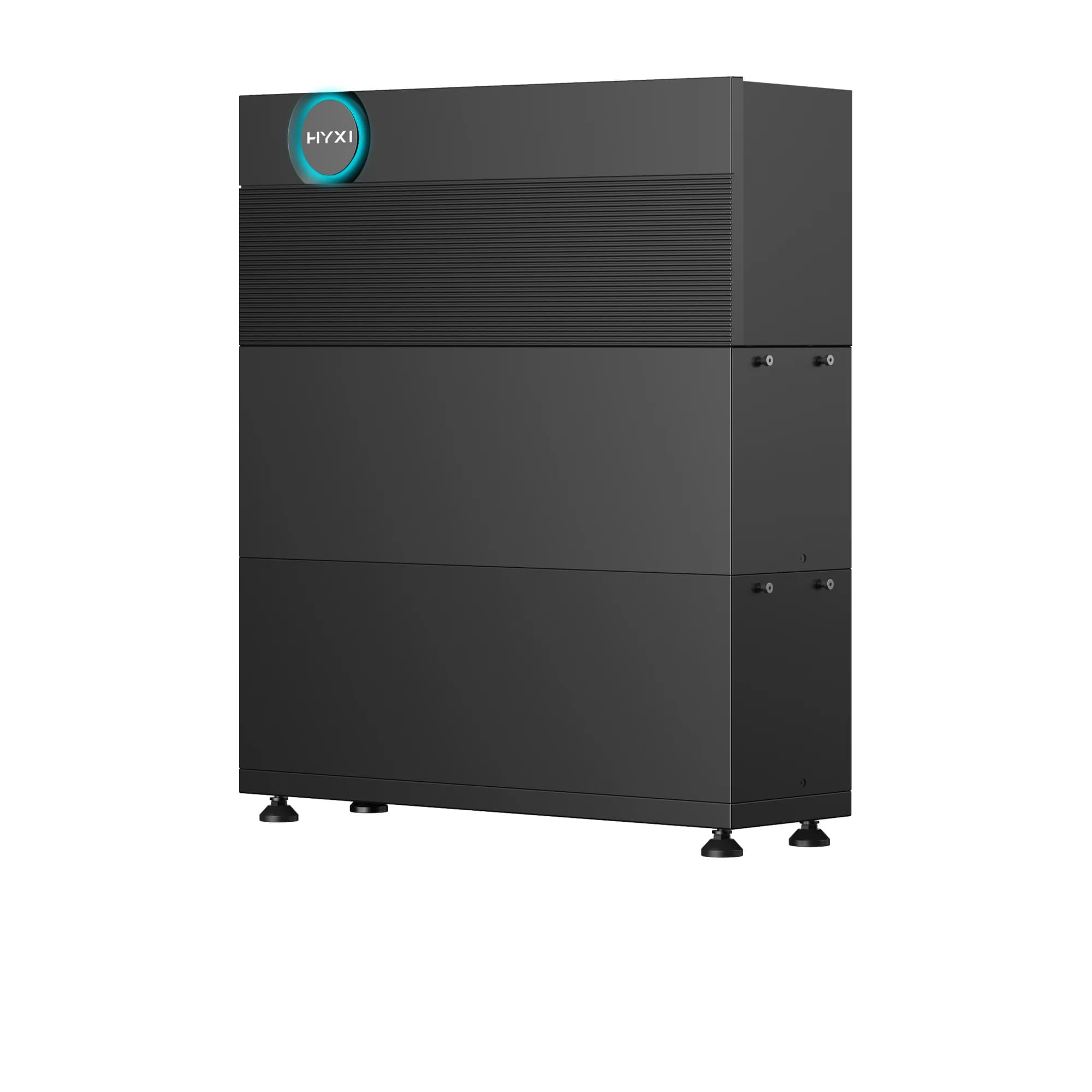

HYXI Aura 10kw 18kwh
Productcode 15-954Fabrikantcode 15-950
- 18,08 kWhCapaciteit
- 10 kWVermogen
Deze set bevat
- Aantal per set: 1×HYXI Aura HYX-H10K-HTA215-222
- Aantal per set: 2×HYXI Aura BAT-Q9 batterijmodule15-229
- Aantal per set: 1×HYXI vloerbasis voor Aura (AIO Floorbase)15-230
Overzicht
Deze HYXI Aura stapelt de driefasige omvormermodule HYX-H10K-HTA2 van 10 kW op twee BAT-Q9-modules van elk 9,04 kWh, samen 18,08 kWh totale energiecapaciteit (LiFePO4). De omvormer is aangesloten op 3/N/PE, 220/380 tot 240/415 V, levert 10 kW nominaal (maximaal 11 kVA) en heeft drie MPPT's met elk één string, voor maximaal 20.000 W aan zonnepanelen (3 × 6.667 W, MPPT-bereik 140–1.000 V). Bij netuitval schakelt de back-up in 0 ms om; de omvormer is gespecificeerd op 11 kVA continu en 20 kVA piek (10 s), doorvoer maximaal 63 A. Elke batterijmodule laadt en ontlaadt met maximaal 4,6 kW (piek 9,2 kW, 10 s) en is gespecificeerd op 10.000 cycli bij 100 % ontladingsdiepte. Volgens de handleiding hangt het uitgangsvermogen van de omvormer af van het aantal batterijen. Vloermontage met twee modules: 925 mm hoog, 796 mm breed, 292 mm diep. Volgens de handleiding staat het systeem op een basis (vloermontage) of hangt het via een basis met wandbeugels aan de muur; één tot zes batterijmodules per omvormer. Er kunnen nog vier modules bij. Beschermingsklasse IP66.
Specificaties
Algemeen
- Productcode
- 15-954
- Fabrikantcode
- 15-950
- Serie
- Aura
- Model
- HYX-H10K-HTA2 + 2× BAT-Q9
- Segment
- Residentieel
Vermogen en rendement
- Capaciteit
- 18,08 kWh
- Vermogen
- 10 kW
- Chemie
- LiFePO4
- Cycli
- 10.000
- DoD
- 100 %
- Backup
- 11 kVA continu / 20 kVA piek 10 s
- Max. PV-ingang
- 20.000 W3 × 6.667 W
- Batterijmodules
- 2 × BAT-Q94,6 kW max. laden/ontladen per module
- Capaciteit per module
- 9,04 kWh totale energiecapaciteitBAT-Q9
Elektrisch
- Fase
- 3-fase
- MPPT-kanalen
- 31 string per MPPT, 140–1.000 V
- Communicatie
- Wi-Fi / 4G / LAN / CAN / RS485
- Bypass
- 63 A
- Omschakeling
- 0 ms
- Net
- 3-fase3/N/PE, 220/380 tot 240/415 V
Mechanisch
- Afmetingen
- 796 × 925 × 292 mmB × H × D, vloermontage
- IP-classificatie
- IP66
- Bedrijfstemperatuur
- omvormer −30 tot 60 °Cbatterijmodule −20 tot 55 °C
Van doos naar werkend systeem
Officiële HYXI-installatievideo voor het HYXI Aura (HSA2, HTA2, BAT-Q9)-gamma. De beelden gelden voor deze productfamilie, niet alleen dit artikel.
Bron: HYXI, officiële productfamilie.
Vragen
De korte staan hier. Voor de rest, vraag hieronder.
Deze HYXI Aura stapelt de driefasige omvormermodule HYX-H10K-HTA2 van 10 kW op twee BAT-Q9-modules van elk 9,04 kWh, samen 18,08 kWh totale energiecapaciteit (LiFePO4). De omvormer is aangesloten op 3/N/PE, 220/380 tot 240/415 V, levert 10 kW nominaal (maximaal 11 kVA) en heeft drie MPPT's met elk één string, voor maximaal 20.000 W aan zonnepanelen (3 × 6.667 W, MPPT-bereik 140–1.000 V). Bij netuitval schakelt de back-up in 0 ms om; de omvormer is gespecificeerd op 11 kVA continu en 20 kVA piek (10 s), doorvoer maximaal 63 A. Elke batterijmodule laadt en ontlaadt met maximaal 4,6 kW (piek 9,2 kW, 10 s) en is gespecificeerd op 10.000 cycli bij 100 % ontladingsdiepte. Volgens de handleiding hangt het uitgangsvermogen van de omvormer af van het aantal batterijen. Vloermontage met twee modules: 925 mm hoog, 796 mm breed, 292 mm diep. Volgens de handleiding staat het systeem op een basis (vloermontage) of hangt het via een basis met wandbeugels aan de muur; één tot zes batterijmodules per omvormer. Er kunnen nog vier modules bij. Beschermingsklasse IP66.
HYXI Aura 10kw 18kwh heeft 10 kW.
